Mechanische Befestigung von Hartschaumplatten

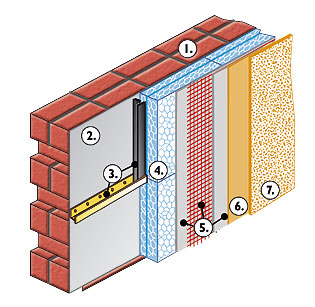

Systemaufbau:

  1. Mauerwerk
  2. Untergrund (Putz/Anstrich)
  3. Halteleisten + Nageldübel, Verbindungsschiene
  4. Fassadendämmplatten PS 15 SE mit umlaufender Nut
  5. DAXOROL-Pulverkleber, Gewebe,
    DAXOROL-Pulverkleber
  6. DAXOROL-Streichgrund
  7. DAXOROL- Endbeschichtung z.B.: Lausitzperle und Ausgleichsfarbe, Kunstharzputz, Silikatputz, Silikonharzputz

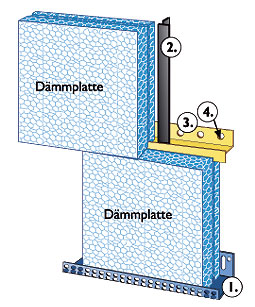

          Montageschema:


  1. Sockelschiene
  2. Verbindungsschiene
  3. Halteleiste
  4. Bohrung für Montage-Schlagschraube

Mit DAXOROL-PS-Dämmplatten PS 15 SE mit umlaufender Nute, Größe 50 x 50 cm
(Objektbereich: 50 x 100 cm)

Befestigungszubehör:
DAXOROL-Sockelschiene (Anfangsschiene), Länge: 2,50 m
DAXOROL-PVC-Halteleiste, Länge: 2,50 m
DAXOROL-PVC-Verbindungsschiene
DAXOROL-Fassadenschlagschrauben aus Edelstahl, Länge: 65/85 mm (Verbrauch: 6 - 7 St/lfm.)
Die Auswahl der Dübeltypen ist vom Verarbeitungsgrad abhängig.

Technische Hinweise:
Wärmedämmsystem für den Fassadenbereich auf nicht genügend tragfähigen Untergründen, speziell im Altbaubereich. Mechanisch zu befestigen mit Sockel-, Halte- und Verbindungsschienen aus Spezial-Profilen. Aufwendiges Abschlagen des Altputzes sowie Untergrundvorbehandlung kann entfallen. Vorhandene Unebenheiten können mit Distanzstücken ausgeglichen werden.

Verarbeitungshinweis und Montage:
Zwischen Sockelschiene (Anfangsschiene) und Untergrund Gewebestreifen einlegen, ca. 30 cm zum Überlappen auf die Dämmplatten hängen lassen. Lotgerecht andübeln mit DAXOROL-Fassadenschlagschrauben (Edelstahl), ca. 30 cm Abstand, Schienenabstand auf Stoß 2 – 3 mm.
Die Dämmplatten werden rückseitig mit einem Klebepunkt fixiert und in die Halteleiste eingesetzt. Verbindungsschiene fest in die vorgesehenen Nuten eindrücken. Nach einer Plattenreihe Halteleisten andübeln und im Verband weiter verlegen. Schienenabstand an Stoßstellen 2 -– 3 mm. Gebäudeecken verzahnen. Ausgleich von Unebenheiten mit speziellen Unterlegscheiben.


Armierung der Dämmschicht:
Vorgelegten Gewebestreifen an Sockelschiene hochziehen und mit DAXOROL-Pulverkleber einspachteln. DAXOROL-Eckschienen an allen Ecken und Kanten fixieren und einspachteln.
DAXOROL-Pulverkleber gemäß unseren Verarbeitungsrichtlinien anrühren und mit einer Stahlglätte auf die Dämmplatten aufspachteln. DAXOROL-Gewebe bahnenweise einlegen, Stöße 10 cm überlappen, um Ecken und Kanten Gewebeecken setzen.


Putzauftrag:
Voll durchgehärtete Spachtelschicht mit DAXOROL-Streichgrund im Farbton des nachfolgenden Putzes vorstreichen.
Den Putz gemäß den Verarbeitungsrichtlinien aufziehen und strukturieren.
Alle Anschlüsse des Systems, z.B. an Fensterbänken, Laibungen, Dachuntersichten usw. dauerelastisch ausfugen.


Farbtöne:
Beim WDV-System sollten nur Farbtöne mit geeignetem Hellbezugswert verwendet werden.
