WDVS mit Putzträgerlamellen PL 040 aus Mineralwolle
|

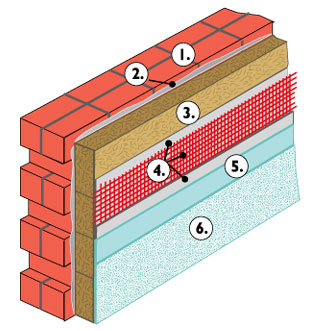

 Systemaufbau:
- Tragfähiger Untergrund, z.B. Mauerwerk
- DAXOROL-Kleberschicht
- Mineralwolle-Lamellen RP-PL 040
- DAXOROL-Kleber mit DAXOROL-Gewebe armiert
- DAXOROL-Streichgrund
- DAXOROL-Putz,
z. B. Mineralputz Lausitzperle
oder Silikatputz
|
|
Technische Hinweise:
Mineralwolle-Lamellen werden aus Gesteinen und Recyclingstoffen mit geringem Energieaufwand hergestellt und nach DIN 18165,Teil 1, güteüberwacht. Sie sind allgemein bauaufsichtlich zugelassen.
Sie sind nichtbrennbar, Baustoffklasse A1 gem. DIN 4102,Teil 1, und in Wärmeleitfähigkeitsgruppe 040 n. DIN 4108 eingeordnet. Mineralwolle-Lamellen PL 040 haben eine Querzugfestigkeit n. DIN EN 1607 • 80 kN/m2 und eine Scherfestigkeit • 20 kN/m2. Sie sind diffusionsoffen und erleichtern das Austrocknen der Wände. Mineralwolle-Lamellen PL dürfen bei WDVS mit allgemeiner bauaufsichtlicher Zulassung für angeklebte Lamellensysteme verwendet werden.
Aufgrund der geringen Breite, der leichten Zuschneidbarkeit und niedrigen Rohdichte lassen sie sich auf der Baustelle leicht verarbeiten. Die Mineralwolle-Lamellen können auf allen tragfähigen Planen, aber insbesondere gekrümmten Flächen mit Krümmungsradien bis hinunter zu ca. 1 m aufgeklebt werden.
Das DAXOROL-WDV-System kann nach Ende der Nutzungsphase recycelt werden. Vor Beginn der Verlegearbeiten ist immer die Untergrundbeschaffenheit, insbesondere die Tragfähigkeit, zu überprüfen. Sandende, lockere Oberflächen sind mit geeignetem Tiefengrund zu stabilisieren oder entsprechend abzutragen. Die Oberfläche muß für die Verklebung ausreichend trocken, ansonsten aber staub- und fettfrei sein. Altanstriche müssen von mind. 50 – 70 % der zu belegenden Flächen ent-fernt werden. Es empfiehlt sich bei bestehenden Gebäuden immer, bei Neubauten nach Notwendigkeit, die Untergründe mit einem Hochdruck-Wasserstrahl zu reinigen. Die Ebenheit der Verlegefläche sollte den Anforderungen an nichtflächenfertige Wände gem. DIN 18202, Tab. 3, Zeile 5, entsprechen.
Das WDVS darf nicht bei Temperaturen unter + 5° C verarbeitet werden. Mineralwolle-Dämmstoffe sind trocken zu lagern und vor Beschädigungen zu schützen.
Verarbeitungshinweis und Montage:
Auf tragfähigen Untergründen (z. B. Mauerwerk n. DIN 1053, Beton n. DIN 1045 oder Unterputz gem. DIN 18550, Teil 2) können Mineralwolle-Lamellen bis zu einer Gebäudehöhe von 20 m angeklebt werden.
Bei nicht tragfähigen Untergründen sind die Lamellen mit geeigneten Dübeln in einem dem Standsicherheitsnachweis entsprechenden Umfang zu setzen. (Siehe auch DAXOROL-WDV-Systeme mit EJOT-Befestigungstechnik.)
Verklebung: Sockelschienen befestigen. DAXOROL-Pulverkleber gem. unseren Verarbeitungsrichtlinien anrühren und mit einer Stahlglätte zunächst in dünner Schicht in die Oberfläche der Lamelle einarbeiten. Dann gleichmäßig dickes Klebebett vollflächig aufbringen und mit einer Zahnkelle (15 mm x 15 mm) durchkämmen. Lamellen unter leichtem Verschieben, damit die Kleberhaut aufreißt, auf den Untergrund pressen, Lamellen dicht stoßen, dabei im Verband anordnen.
Armierung der Grundschicht:
DAXOROL-Pulverkleber dicht, gem. Verarbeitungsrichtlinien, anrühren. DAXOROL- Eckschienen an allen Kanten fixieren. Verarbeitungsgerechten Kleber mit einer Stahlglätte auf die Mineralwolle-Lamellen auftragen. Das DAXOROL- Armierungsgewebe (Flächengewicht ca. 210 g/m2 ) mit ca. 10 cm Überlappung, bahnenweise in die Kleberschicht einarbeiten. An Ecken und Kanten Armierung verstärken. Das Armierungsgewebe soll in etwa mittig in der Kleberschicht liegen.
Putzauftrag:
Die voll ausgehärtete Kleberschicht mit DAXOROL-Streichgrund im Farbton des DAXOROL-Putzes vorstreichen und entsprechend dem gewünschten Finish strukturieren. Alle Anschlüsse des WDV-Systems, z. B. an Fensterbänken, Balkonen,Terrassen, auskragenden Geschoßdecken oder an angrenzenden Wänden bei Deckenanordnung usw., dauerelastisch ausfugen, z.B. mit Fugendichtband oder APU-Leisten.
Farbtöne:
Bei dem WDVS sollten nur Farbtönungen mit geeignetem Hellbezugswert verwendet werden.
|
|
|
WDVS mit einseitig oder beidseitig beschichteter
Mineralwolle-Lamelle PL-S
|

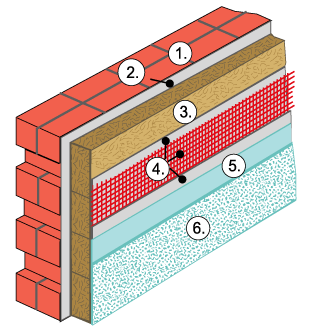

Systemaufbau:
- Untergrund, z. B. Mauerwerk
- DAXOROL-Kleber, auf den Untergrund aufgebracht
- Mineralwolle-Lamelle
- DAXOROL-Kleber mit
DAXOROL-Gewebe armiert
- DAXOROL-Streichgrund
- DAXOROL-Putz, z. B. Mineralputz
Lausitzperle oder Silikatputz
|
|
Technische Hinweise:
Mineralwolle-Lamellen werden aus Gesteinen und Recyclingstoffen mit geringem Energieaufwand hergestellt und nach DIN 18165,Teil 1, güteüberwacht. Sie sind allgemein bauaufsichtlich zugelassen.
Beschichtete Mineralwolle-Lamellen sind auf einer Oberfläche oder auf beiden Seiten mit einer speziellen kleberfreundlichen Imprägnierung versehen, die die Oberfläche verfestigt und aufrauht, aber noch ausreichend flexibel läßt.
Speedrock®-Lamellen sind nichtbrennbar, Baustoff-klasse A1 gem. DIN 4102,Teil 1. Die Wärmeleitfähigkeitsgruppe n. DIN 4108 ist 040. Die Lamellen haben eine Querzugfestigkeit n. DIN EN 1607 • 80 kN/m2 und eine Scherfestigkeit 20 kN/m2. Sie sind diffusionsoffen und erleichtern somit das Austrocken der Wände. Mineralwolle-Lamellen dürfen verwendet werden bei WDVS mit allgemeiner bauaufsichtlicher Zulassung für angeklebte Lamellensysteme. Aufgrund der geringen Breite, der leichten Zuschneidbarkeit und niedrigen Rohdichte lassen sie sich auf der Baustelle leicht verarbeiten. Lamellen können auf allen tragfähigen Planen, aber insbesondere gekrümmten Flächen mit Krümmungsradien bis hinunter zu ca. 1 m aufgeklebt werden.
Das DAXOROL-WDV-System kann nach Ende der Nutzungsphase recycelt werden. Vor Beginn der Verlegearbeiten ist immer die Untergrundbeschaffenheit, insbesondere die Tragfähigkeit zu überprüfen. Sandende, lockere Oberflächen sind mit geeignetem Tiefengrund zu stabilisieren oder entsprechend abzutragen. Die Oberfläche muß ausreichend trocken, auf jeden Fall staub- und fettfrei sein. Altanstriche müssen von mind. 50 – 70 % der zu belegenden Flächen entfernt werden. Es empfiehlt sich bei bestehenden Gebäuden immer, bei Neubauten nach Erfordernis, die Untergründe mit einem Hochdruck-Wasserstrahl zu reinigen. Die Ebenheit der Verlegefläche sollte den Anforderungen an nichtflächenfertige Wände gem. DIN 18202, Tab. 3, Zeile 5, entsprechen.
Das WDVS darf nicht bei Temperaturen unter + 5°C verarbeitet werden. Mineralwolle-Dämmstoffe sind trocken zu lagern und vor Beschädigungen zu schützen.
Verarbeitungshinweis und Montage:
Auf tragfähigen Untergründen (z .B. Mauerwerk n. DIN 1053, Beton n. DIN 1045 oder Unterputz gem. DIN 18550, Teil 2) können Mineralwolle-Lamellen bis zu einer Gebäudehöhe von 20 m angeklebt werden. Bei nicht tragfähigen Untergründen sind die Lamellen mit geeigneten Dübeln, in einem dem Standsicherheitsnachweis entsprechenden Umfang, zu setzen. (Siehe auch DAXOROL-WDV-Systeme mit EJOT-Befestigungstechnik)
Verklebung: Sockelschienen befestigen. DAXOROL-Pulverkleber gem. unseren Verarbeitungsrichtlinien ansetzen und direkt auf den Untergrund aufbringen. Mineralwolle-Lamellen unter leichtem Schieben in die Klebermasse eindrücken. Lamellen im Verband fugendicht aneinander stoßen. Sie können die Verarbeitungszeit auf diese Weise um bis zu 50 % verkürzen.
Mineralwolle-Lamellen lassen sich auch normal verarbeiten. Kleber auf die beschichtete Oberfläche aufziehen und mit der Zahnkelle (15 mm x 15 mm) durchkämmen.
Armierung der Grundschicht:
DAXOROL-Pulverkleber dicht, gem. Verarbeitungsrichtlinien, anrühren. DAXOROL- Eckschienen an allen Kanten fixieren. Verarbeitungsgerechten Kleber mit einer Stahlglätte auf die Mineralwolle-Lamellen auftragen. Das DAXOROL- Armierungs-gewebe (Flächengewicht ca. 210 g/m2 ) mit ca. 10 cm Überlappung, bahnenweise in die Kleberschicht einarbeiten. An Ecken und Kanten Armierung verstärken. Das Armierungsgewebe soll in etwa mittig in der Kleberschicht liegen.
Putzauftrag:
Die voll ausgehärtete Kleberschicht mit DAXOROL-Streichgrund im Farbton des DAXOROL-Putzes vorstreichen und entsprechend dem gewünschten Finish strukturieren. Alle Anschlüsse des WDV-Systems, z. B. an Fensterbänken, Balkonen, Terrassen, auskragenden Geschoßdecken, bei Dämmung von Decken an angrenzenden Wänden usw., dauerelastisch ausfugen, z.B. mit Fugendichtband oder APU-Leisten.
Farbtöne:
Bei dem WDVS sollten nur Farbtönungen mit geeignetem Hellbezugswert verwendet werden.
