          Mechanische Befestigung WDVS mit Mineralwolle-Dämmplatten PT-M

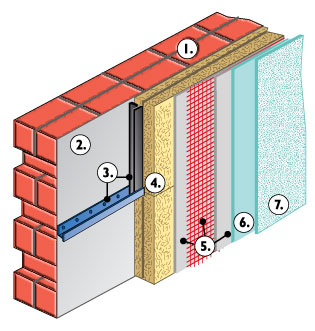

Systemaufbau:

  1. Mauerwerk
  2. Untergrund (z. B. Altputz od. Anstrich)
  3. Halteleisten, Dübel, Verbindungsschiene
  4. Mineralwolle-Dämmplatte PT-M
  5. DAXOROL-Kleber, mit DAXOROL-Gewebe armiert
  6. DAXOROL-Streichgrund
  7. DAXOROL-Putz, z. B. Mineralputz Lausitzperle oder Silikatputz

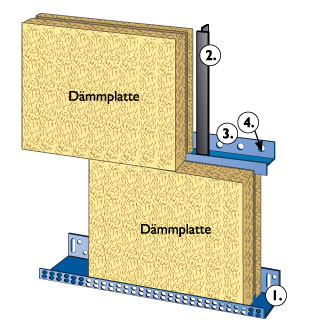

          Montageschema:


  1. Sockelschiene
  2. Verbindungsschiene
  3. Halteleiste
  4. Bohrung für Montage-Schlagschraube

Befestigungszubehör:
DAXOROL-Sockelschiene (Anfangsschiene), Länge: 2,50 m· DAXOROL-Alu-Halteschiene (oder Edelstahl)· DAXOROL-Alu-Verbindungsschiene (oder Edelstahl) · EJOT-Fassadenschlagschrauben aus Edelstahl, Länge: 65/85 mm(Verbr.: 6 – 7 St/lfm.)

Technische Hinweise:
Mineralwolle-Dämmplatten werden aus Gesteinen und Recyclingstoffen mit geringem Energieaufwand hergestellt und nach DIN 18165, Teil 1, güteüberwacht. Sie sind allgemein bauaufsichtlich zugelassen. Mineralwolle-Dämmplatten PT-M sind nichtbrennbar, Baustoffklasse A1 gem. DIN 4102,Teil 1. Sie sind in Wärmeleitfähigkeitsgruppe 040 n. DIN 4108 eingeordnet. Die Dämmplatten sind druckfest, die Querzugfestigkeit ist • 15 kN/ m2. Mineralwolle-Dämmplatten sind diffusionsoffen und erleichtern somit das Austrocknen der Wände. Die Mineralwolle-Dämmplatten dürfen in WDVS mit allgemeiner bauaufsichtlicher Zulassung für angeklebte und gleichzeitig angedübelte Dämmstoffplatten verwendet werden. Die handlichen Platten lassen sich leicht verarbeiten und bei Bedarf mit einem Messer zuschneiden.
Das DAXOROL-WDV-System kann nach Ende der Nutzungsphase recycelt werden. Vor Beginn der Verlegearbeiten ist immer die Untergrundbeschaffenheit, insbesondere die Tragfähigkeit zu überprüfen. Die Oberfläche muß trocken sein. Die Ebenheit der Verlegefläche sollte den Anforderungen an nichtflächenfertige Wände gem. DIN 18202, Tab. 3, Zeile 5, entsprechen.
Das WDVS darf nicht bei Temperaturen unter + 5°C verarbeitet werden. Mineralwolle-Dämmstoffe sind trocken zu lagern und vor Beschädigungen zu schützen.

Verarbeitungshinweis und Montage:
Sockelschienen (Anfangsschiene befestigen). Zwischen Schiene und Untergrund Gewebestreifen einlegen, ca. 30 cm zum Über-lappen auf die Dämmplatten hängen lassen. Lotgerecht andübeln mit EJOT-Schraubdübeln, ca. 30 cm Abstand, Schienenabstand auf Stoß 2 - 3 mm. DAXOROL-Pulverkleber gem. unseren Verarbeitungsrichtlinien ansetzen, die Platten rückseitig mit einem Klebepunkt fixieren und in die Halteleiste einsetzen. Halte- und Verbindungsschienen fest in die vorgesehenen Nuten eindrücken. Nach einer Plattenreihe Halteleiste andübeln und im Verband weiter verlegen. Schienenabstand an Stoßstellen 2 - 3 mm. Gebäudeecken verzahnen. Zum Ausgleich von Unebenheiten Distanzstücke verwenden. Vor offenen Fugen Hinterlüftung der Dämmschicht vermeiden. Offene Fugen mit Dämmstoff ausfüllen, nicht mit Kleber. Zur zusätzlichen Befestigung der Dämmplatten müssen im Bereich der Klebepunkte Tellerdübel ø 60 mm gesetzt werden. Die Auswahl der Tellerdübel richtet sich nach dem Untergrund (Siehe EJOT-Befestigungstechnik). Die Anzahl der Dübel ist der allgemeinen bauaufsichtlichen Zulassung der Dämmstoffplatten oder der allgemeinen bauaufsichtlichen Zulassung für das WDVS zu entnehmen. (Siehe auch DAXOROL-WDV-Systeme mit EJOT-Befestigungstechnik.)

Armierung der Dämmschicht:
DAXOROL-Pulverkleber dicht, gem. Verarbeitungsrichtlinien, anrühren. Vorgelegten Gewebestreifen an der Sockelschiene hochziehen und mit verarbeitungsgerechtem DAXOROL-Kleber einspachteln. DAXOROL- Eckschienen an allen Kanten fixieren. Verarbeitungsgerechten Kleber mit einer Stahlglätte auf die Mineralwolle-Dämmplatten auftragen. Das DAXOROL- Armierungsgewebe (Flächen-gewicht ca. 210 g/m2 ) mit ca. 10 cm Überlappung, bahnenweise in die Kleberschicht einarbeiten. An Ecken und Kanten Armierung verstärken. Das Armierungsgewebe soll in etwa mittig in der Kleberschicht liegen. Dübel können durch die armierte Grundschicht gesetzt werden. z.B. Riemchen.

Putzauftrag:
Die voll ausgehärtete Kleberschicht mit DAXOROL-Streichgrund im Farbton des DAXOROL-Putzes vorstreichen und entsprechend dem gewünschten Finish strukturieren.
Alle Anschlüsse des WDV-Systems, z. B. an Fensterbänken, Balkonen,Terrassen, auskragenden Decken usw., dauerelastisch ausfugen. z.B. Fugendichtband oder APU-Leisten.

Farbtöne:
Beim WDV-System sollten nur Farbtöne mit geeignetem Hellbezugswert verwendet werden.
